【產品功能 】

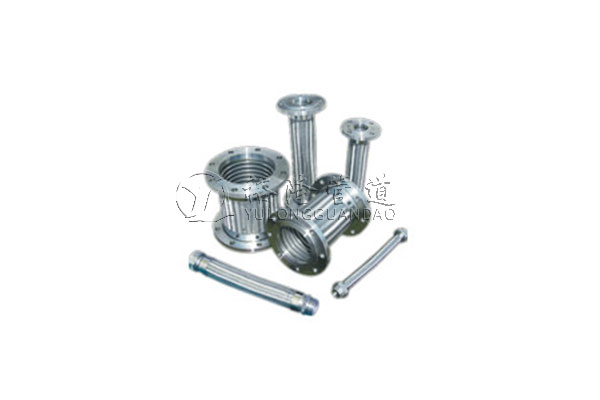

JWT型金屬波紋軟管主要零件的材料是采取奧氏體不銹鋼，網套是軟管安裝在壓力管道中的主要承壓件，同時對波紋管起保護作用，根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼絲或鋼帶進行編織。因而保證了軟管良好的柔軟性、抗疲勞性、耐高溫、耐高低溫、耐腐蝕性等諸多特性，它相對其它軟管（橡膠、塑料軟管）的壽命就要高出許多，故它又具有較高的綜合經濟效益，隨著現代工業的發展，對耐高溫、耐高壓的波紋金屬軟管的需求量亦愈來愈大，金屬軟管尤其在管路系統中有補償大位移量的能力。
JWT型金屬波紋軟管使用范圍：需要充分撓性的輸送管，防止振動處所配管，對蒸汽、煤氣、空氣、重油、石油、化工藥品類等均使用。
【產品型號】： JWT型
【產品別名】：軟管、波紋軟管
【公稱通徑】：DN20mm-DN400mm
【工作溫度】：-200℃ ~ +600℃
【產品特點】
1．金屬軟管整體采用304或321等不銹鋼材料制成，具有良好的柔軟性、抗疲勞性、耐高溫、耐高低溫、耐腐蝕性等。
2．軟管管體為薄壁不銹鋼管體液壓成形，具有較強的柔韌性、伸縮性、彎曲和抗振能力強、編織網套的加強保護、使之具有更高的承壓能力。
3．軟管兩端的連接還可制成除螺紋、法蘭標準之外的其他連接方式，方便連接和使用。
4．使用壽命長。金屬波紋軟管比其它橡塑軟管（如：橡膠管、塑料軟管）的壽命就要高出許多。
【詳細參數】
|
稱通徑??DN |
內徑??mm |
? ? ? ? ? ? ? ? ? ? 外徑? mm |
? ? ? ? ? ? 小彎曲半徑? ?mm |
? ? ? ? ? ? ?高工作壓力???Mpa |
|||
|
波紋管 |
帶一層網套 |
靜態 |
動態 |
一層網套 |
二層網套
|
||
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 15 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 15 | 20 |
| 20 | 20 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27 | 34.5 | 36.1 | 160 | 360 | 63 | 10 |
| 32 | 32 | 40 | 41.6 | 175 | 400 | 40 | 63 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 40 | 63 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 30 | 50 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 30 | 50 |
| 80 | 79 | 96.3 | 97.9 | 486 | 1030 | 30 | 50 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 25 | 40 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 25 | 40 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 25 | 40 |
| 200 | 176 | 240 | 243.2 | 1000 | 2000 | 25 | 40 |
| 250 | 248 | 290 | 294 | 1250 | 2500 | 25 | 40 |
| 300 | 298 | 350 | 354 | 1500 | 3000 | 16 | 25 |
| 350 | 347.6 | 400 | 404.8 | 1750 | 3500 | 16 | 25 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 16 | 2 |
